本實驗裝置通過雙蹤示波器，用位相法形象地觀測超聲波在不同液體介質中的相速與群速。用實驗手段對不同介質的頻散特性進行研究與分析。

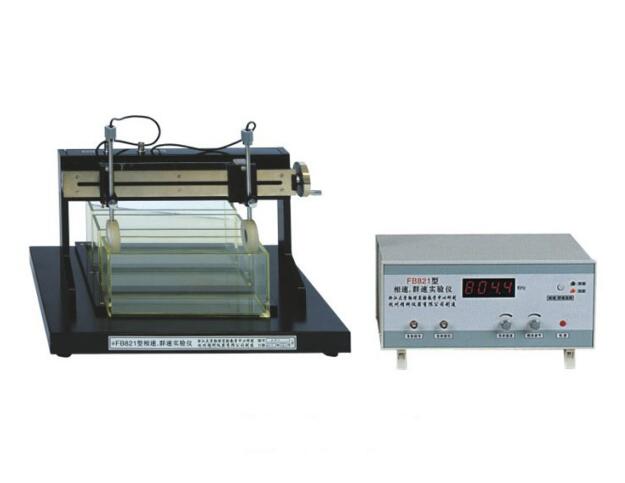

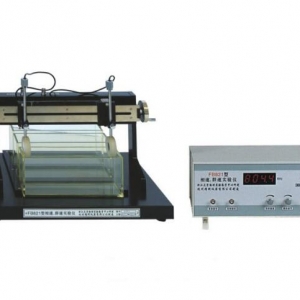

☆實驗儀由信號源與實驗架組成:
☆信號輸出I：正弦波:600~900kHz，用于觀測相速;
☆信號輸出II:脈沖波:1MHz，用于觀測群速;
☆大功率超聲波發射和接收傳感器，額定功率≥10W；
☆超聲波發射和接收傳感器相對距離:L=5~180mm，連續可調，毫米刻度尺讀數;
☆實驗架上裝有三個溶液槽:200x6Ox100mm，可分別盛放清水、氯化納溶液、甘油等;
