產品簡介

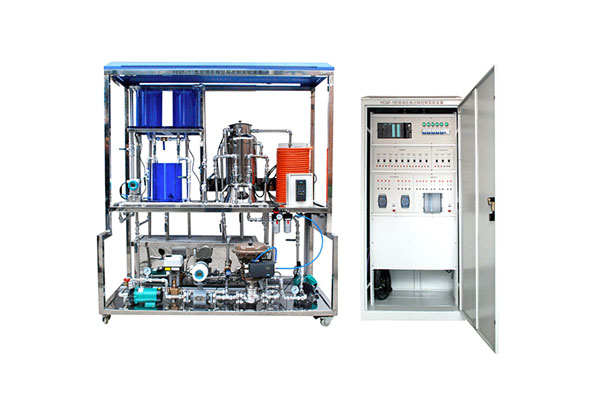

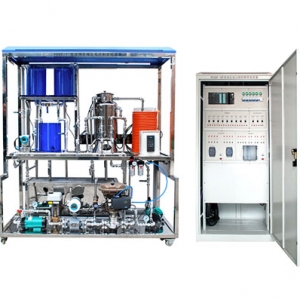

YCGF-1型現場總線過程控制實驗裝置是一套基于西門子PROFIBUS-DP現場總線控制的實驗設備，它是集自動化儀表技術、計算機技術、通訊技術、自動控制技術為一體的多功能實驗裝置。系統包括流量、溫度、液位、壓力等熱工參數，可實現單回路控制、串級控制、前饋控制、比值控制等多種控制形式?？刂葡到y(tǒng)采用Siemens SIMATIC S7-300可編程控制器，上位機由SIMATIC WINCC軟件實現系統組態控制。實驗裝置采用了位于生產過程監測前沿的各類設備和儀表，如西門子液位變送器、溫度變送器、智能閥門定位器等現場儀表設備和壓力變送器、渦流流量計、變頻器、氣動調節閥以及分布式I/O模塊等設備，現場儀表由PROFIBUS-PA總線相連，上層是高速的PROFIBUS-DP總線，通過這樣的雙層總線結構，完整的實現數據的采集，傳輸以及對設備的控制和管理。

技術參數

◆ 工作電源：AC 220V±10％  50HZ
◆ 額定功率：<2.0KW
◆ 外形尺寸：1800×850×1850 mm  800×600×1800 mm
