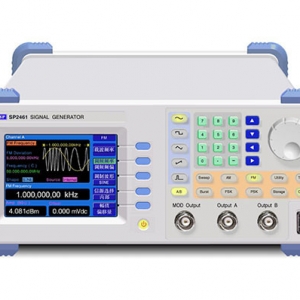

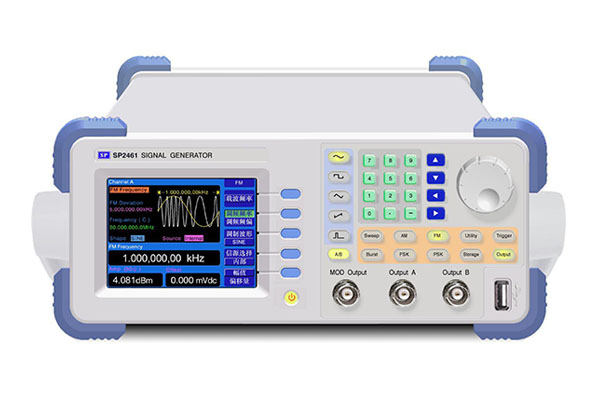

SP2461-V型數字合成高頻信號發生器

SP2461-V型數字合成高頻信號發生器，采用的DDS頻率合成技術。頻率覆蓋100μHz~300MHz，電平覆蓋-127dBm~+13dBm,與一般傳統信號源相比，具有高精度、多功能、高可靠性和其它一些的優點，是新一代高性能合成信號發生器。

產品主要技術指標：

A路

頻率范圍：100μHz~300MHz

頻率分辨率：1 μHz （fc ≤80MHz 1Hz）

頻率精度:±2.5ppm

輸出電平范圍：-127dBm~+13dBm

輸出電平分辨率：0.1dB

衰減精度: ±2dB

輸出阻抗:50Ω,VSWR<1.5

頻譜純度:諧波:<-30dBc(Out≤+4dBm)

       分諧波：<-40dBc(Out≤+4dBm)

非諧波: <-40dBc(Out≤+4dBm,

偏離載頻≥5KHz)

剩余調頻FM：<100Hz

輸出波形：正弦波

調頻:0~100KHz

調幅:0~90%（≤80MHz 0~120%）

FSK調制、步進掃頻

PSK調制，猝發

掃頻速率:1ms~800s

B路

輸出波形：正弦波、方波、三角波、正鋸齒波、脈沖波。

主要特點：

l新型金屬機箱，體積小，重量輕；

l采用QVGA彩色液晶顯示,導電按鍵功能控制,讀數清晰操作簡便；

l數字化調制技術；

l120dB程控衰減,實現微伏信號輸出；

l自動電平控制電路,確保輸出幅度穩定；

l外標頻輸入,實現全頻段更高頻率精度；

l載頻頻率電平，調制任意存儲調用；

lSMT工藝生產，可靠性高

l帶RS232接口，可選配GP-IB接口；

l脈沖調制選件,立體聲調頻選件；

l雙路輸出，A、B兩路相位差0.0~360.0

度可調。

外形尺寸：255mm×370mm×100mm

重量：4kg
